ERC6010

SERİ CİHAZ SUNUCUSU
ETHERNET DEVICE SERVER
RS232/485 PORTLU

Otomasyon, telemetri, IoT uygulamalarında, RS232/485 portu bulunan cihazların uzaktan okunması gerekmektedir. Seri portun mesafe kısıtlaması dolayısı ile, otomasyon uygulamalarında zorluklar, problemler ortaya çıkmaktadır. Bu mesafe kısıtlamasını ortadan kaldırmak için, ethernet ağı üzerinden cihazların okuması bir alternatif olarak  istenebilir.



Bu şekilde bir uygulama yapılmak istendiğinde, seri portlu cihazın ethernet üzerinden haberleşmesi gerekecektir. Bunu yapabilmek için bir seri çeviriciye, seriden ethernete dönüşüme ihtiyaç vardır. Bu dönüşüm yapısı, seri cihaz sunucusu fonksiyonu ile gerçeklenmektedir.


Bu kapsamda, ERC6010 Ethernet seri çevirici, bir seri cihaz sunucusu (device server), serial converter olarak adlandırılır. Herhangi bir RS232/485 portunu bilgisayar ağına (network) bağlayıp, ağ üzerinden izlemeye ve kontrol etmeye imkan verir.Bu sayede cihazın yanında bir PC bulundurmak gereği ortadan kalkar. ERC6010'u kullanarak iletişim mesafesi sorunu çözülür. RS232/485 portundan iletişim mesafesi sınırlı olurken, günümüz ethernet yapısı ile internet üzerinden de takip ve izleme yapmak mümkün olmaktadır. Endüstride mevcut olan enerji analizörü, kesintisiz güç kaynağı, sayaç, kompresör,vs gibi cihazlar mesafe sınırsız olarak okunur hale gelir.


Ağ bağlantısı , TCP/IP protokolü ile gerçeklenir, hem client hem de server olarak ayarlanabilir.

  • Client/Server TCP/IP modu
  • 10/100BaseT Ethernet
  • Dinamik IP(DHCP)
  • RS232/485 bağlantısı
  • 300 bps-115200 bps ayarlı seri port baudrate
  • 7-8 Databit, 1-2 stop bit, tek,çift parite
  • ERCProbe ayar yazılımı
  • Ücretsiz ViCom Sanal Port yazılımı
  • DC 7-30V DC besleme
  • 5.08 mm klemensli güç girişi
  • Adaptör soketi (2.1mm)
  • Çalışma sıcaklığı : -40 - + 85°C
  • 111,8mm x 75,8mm x 26mm (GxUxY)
  • DIN Raya monte edilebilir (opsiyon)

Protokoller


  • TCP/IP (Transmission Control Protocol-Internet Protocol)
  • UDP (User Datagram Protocol)
  • DHCP (Dynamic Host Configuration Protocol)
  • ICMP (Internet Control Message Protocol)
  • ARP (Address Resolution Protocol)
  • DNS (Domain Name System)

Ürün Opsiyonları


ERC6010XY-Z


X:Adaptör opsiyonu: [B: Adaptörsüz, F: +5V DC adaptör dahil]


Y: Ray montaj opsiyonu: [N: yok, D: Ray montaj  özelliği dahil]

Z: RS port özelliği [2: RS232, 4: RS485]


ERC6010BD-2 [Default ürün, adaptörsüz , ray montaj özellikli, RS232 portlu]

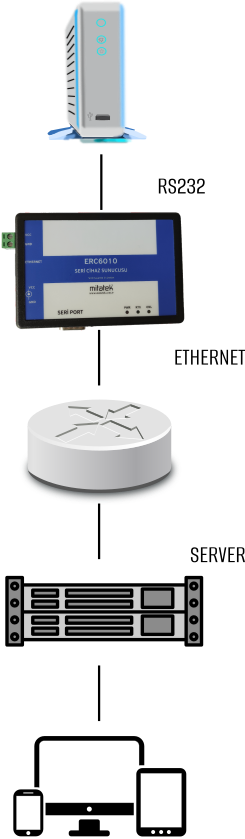

ERC555 Uygulama
ERC555 Uygulama

ERC6010 ile yapılabilecek örnek uygulamalar:


  • Enerji Analizörü izleme
  • Uzaktan Sayaç Okuma AMR(Automatic Meter Reading)
  • PLC yazılım güncelleme
  • PBX Santral konuşma bilgileri yedekleme
  • Kesintisiz güç kaynağı izleme
  • Kompresör takibi
  • Isı-Nem İzleme
